Рентгенодиагностика остаётся одним из самых распространённых методов визуализации в медицине. Без неё не обходится практически ни одно учреждение — от районной поликлиники до высокотехнологичного центра. Однако выбор рентгеновского аппарата для клиники требует системного подхода: неправильно подобранный формат или технология приведут либо к переплате, либо к функциональным ограничениям в ежедневной работе.

В этой статье разберём, какие виды рентгеновских аппаратов существуют, чем отличаются цифровые, передвижные и дентальные системы, и какие критерии важны при выборе оборудования для конкретного учреждения.

Классификация рентгеновских аппаратов по типу и назначению

Современный рынок рентгеновского оборудования охватывает множество форматов. Чтобы ориентироваться в них, полезно разделить аппараты по нескольким признакам.

По конструктивному исполнению:

  • Стационарные рентгеновские аппараты — устанавливаются в оборудованном рентгенкабинете. Рассчитаны на высокую нагрузку, имеют большую мощность (от 32 до 80 кВт и выше), возможность программирования укладок, широкий набор принадлежностей. Это основное оборудование рентгенологического отделения.

  • Передвижные (мобильные) рентгеновские аппараты — перемещаются по отделению на колёсной базе. Применяются в реанимации, хирургии, травматологии — там, где пациента нельзя транспортировать в рентгенкабинет. Работают от сети 220 В или имеют встроенный конденсаторный накопитель.

  • Переносные рентгеновские аппараты — компактные, лёгкие, могут работать от аккумулятора. Используются в выездной диагностике, скорой помощи, в условиях отдалённых медицинских пунктов.

По области применения:

  • Универсальные диагностические системы — для съёмки органов грудной клетки, костей, брюшной полости

  • Дентальные рентгеновские аппараты — специализированы под стоматологию: прицельные снимки зубов, ортопантомограф, дентальный компьютерный томограф

  • Маммографы — предназначены исключительно для исследования молочных желёз, имеют низкую дозу облучения и специальную геометрию пучка

  • С-дуга — рентгеновский аппарат С-образной формы для интраоперационной визуализации в режиме реального времени

По технологии регистрации изображения:

  • Аналоговые — изображение фиксируется на рентгеновскую плёнку. Требуют фотолаборатории, химических реагентов, значительного времени на обработку. Сегодня практически вытеснены цифровыми системами.

  • Цифровые рентгеновские аппараты — изображение формируется на цифровом детекторе, сразу доступно для просмотра и архивирования.

Цифровой рентген: в чём разница с аналоговым и зачем переходить

Цифровой рентгеновский аппарат — сегодня стандарт де-факто для любого учреждения, планирующего открытие или модернизацию рентгенологической службы. Рассмотрим ключевые преимущества.

Снижение дозы облучения

Цифровые детекторы имеют более высокую чувствительность по сравнению с плёнкой. Это позволяет получать диагностически значимое изображение при более низкой дозе облучения пациента.

Скорость получения изображения

Снимок готов в течение нескольких секунд после экспозиции. Это особенно важно в условиях высокой нагрузки или экстренной помощи.

Хранение и передача данных

Цифровые изображения хранятся в архиве в стандарте DICOM, легко передаются по сети, могут быть включены в электронную медицинскую карту. Отпадает необходимость в хранении физических плёнок.

Постобработка изображения

Врач-рентгенолог может изменять яркость, контрастность, масштаб снимка в рабочей станции — без повторного облучения пациента.

Два подхода к цифровой рентгенографии:

  • Прямая цифровая рентгенография (DR) — плоскопанельный детектор встроен непосредственно в стойку или кассету. Максимальная скорость, минимальное число этапов.

  • Вычислительная рентгенография (CR) — используется запоминающий фосфорный экран в многоразовой кассете. Подходит для модернизации существующего аналогового оборудования.

Портативные и передвижные рентгеновские аппараты: когда они нужны

Отдельного внимания заслуживают мобильные форматы. Их выбирают не вместо стационарного аппарата, а в дополнение к нему — для решения специфических задач.

Переносной рентгеновский аппарат

Компактные системы весом от 3 до 8 кг применяются в ситуациях, когда стационарное оборудование недоступно:

  • Выездная работа (врачи скорой помощи, военная медицина)

  • Диагностика в труднодоступных районах

  • Небольшие амбулатории без оборудованного рентгенкабинета

  • Педиатрические учреждения, где транспортировка пациента затруднена

Переносные аппараты работают от аккумулятора или от сети, имеют ограниченную мощность (как правило, до 2–4 кВт). Это накладывает ограничения на проводимые исследования: хорошо подходят для конечностей и грудной клетки, но не для плотных тканей у крупных пациентов.

Передвижной (мобильный) рентгеновский аппарат

Применяется внутри стационара — в ОРИТ, хирургическом блоке, травматологии. Оснащён колёсной базой, подключается к стандартной электросети. Основные требования к таким системам — компактность, манёвренность и достаточная мощность для качественных снимков у лежачих пациентов.

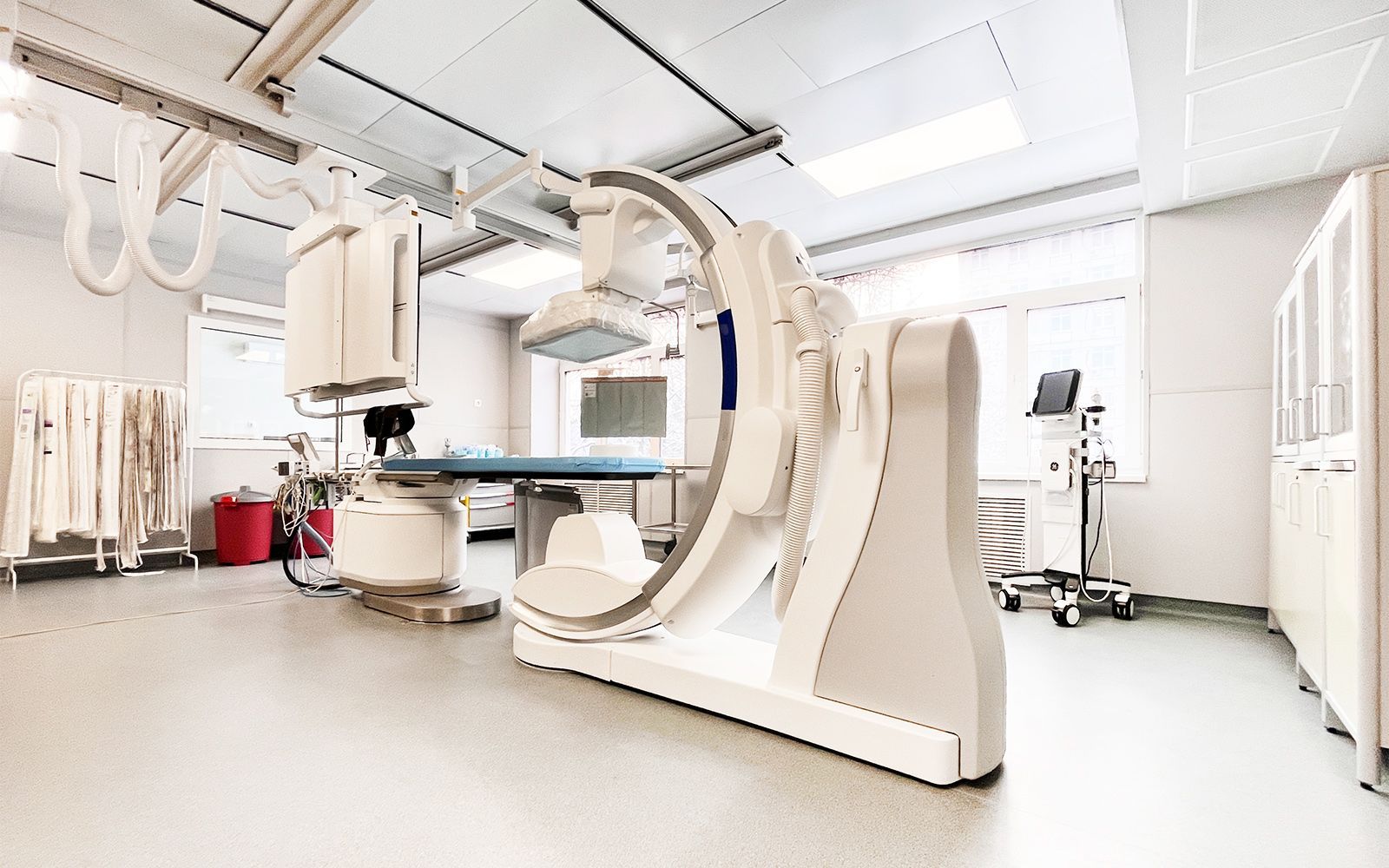

С-дуга: специфика операционного применения

С-образный рентгеновский аппарат (С-дуга) — отдельный класс оборудования, предназначенный для интраоперационного контроля. Он позволяет видеть операционное поле в режиме реального времени: при остеосинтезе, эндоваскулярных вмешательствах, ортопедических операциях. Важные требования: высокое качество флюороскопического изображения, функция запоминания кадров, совместимость с операционным столом.

Дентальный рентгеновский аппарат: особенности выбора для стоматологии

Стоматологические рентгеновские аппараты — отдельная и хорошо сегментированная группа оборудования.

Прицельные (дентальные) аппараты предназначены для снимков одного или нескольких зубов. Бывают:

  • Настенные — фиксируются на кронштейне, занимают минимум места

  • Напольные — на мобильной колонне, могут перемещаться

  • Портативные — для работы вне оснащённого кабинета

Все современные дентальные рентгеновские аппараты оснащены цифровым датчиком (сенсором) или используют систему CR с фосфорными пластинами.

Ортопантомограф (ОПТГ) — аппарат для панорамного снимка всех зубов и челюстей. Незаменим при планировании ортодонтического лечения, имплантации, хирургических вмешательств.

Конусно-лучевой компьютерный томограф (КЛКТ / CBCT) — позволяет получить трёхмерное изображение челюстно-лицевой области при относительно невысокой дозе облучения. Применяется в имплантологии, эндодонтии, хирургии.

Как выбрать рентгеновский аппарат: ключевые критерии для руководителя клиники

При принятии решения о покупке рентгеновского оборудования важно ответить на несколько системных вопросов.

1. Профиль учреждения и специализация

Многопрофильная клиника, стоматологический центр, травмпункт или онкологический диспансер — у каждого свои требования. Определите перечень исследований, которые планируется выполнять.

2. Планируемая нагрузка

Количество снимков в день напрямую влияет на требования к производительности детектора, мощности генератора и скорости обработки данных.

3. Требования к помещению

Стационарный рентгенкабинет требует соответствия требованиям радиационной безопасности: свинцовая или баритовая защита стен, вентиляция, определённая площадь. Передвижной аппарат может работать в обычной палате при соблюдении зон отчуждения.

4. Интеграция с информационной системой

DICOM-совместимость — обязательное требование для любого современного цифрового рентгеновского аппарата. Уточните возможность интеграции с МИС клиники.

5. Сервисная поддержка

Наличие авторизованного сервисного центра в вашем регионе — один из важнейших факторов выбора. Простой рентгеновского кабинета критически влияет на работу клиники.

6. Лицензирование

Деятельность по использованию источников ионизирующего излучения подлежит лицензированию. Уточните у поставщика, какой пакет документов потребуется и поможет ли он с оформлением.

7 вопросов поставщику перед покупкой:

  • Какой детектор используется в аппарате и каков его ресурс?

  • Есть ли регистрационное удостоверение Росздравнадзора?

  • Входит ли пусконаладка в стоимость поставки?

  • Есть ли опыт работы с лицензирующими органами в вашем регионе?

  • Каков срок гарантии и условия сервисного обслуживания?

  • Возможно ли обучение персонала?

  • Есть ли возможность демонстрации аппарата перед покупкой?

Документы, поставка и ввод рентгеновского аппарата в эксплуатацию

Покупка рентгеновского оборудования включает несколько обязательных этапов помимо самой сделки.

Обязательные документы от поставщика:

  • Регистрационное удостоверение Росздравнадзора

  • Сертификат (декларация) соответствия

  • Технический паспорт изделия

  • Инструкция по эксплуатации на русском языке

Лицензирование рентгенологической деятельности

Для работы с источниками ионизирующего излучения медицинское учреждение обязано получить соответствующую лицензию Роспотребнадзора. Процедура включает: проектирование защиты помещения, санитарно-эпидемиологическое заключение, радиационный контроль после монтажа.

Пусконаладка и дозиметрический контроль

После установки аппарата проводится пусконаладка, калибровка и первичный дозиметрический контроль. Результаты фиксируются в техническом паспорте кабинета.

Обучение персонала

Рентгенлаборант, работающий с оборудованием, должен пройти соответствующую подготовку. Ряд поставщиков рентгеновских аппаратов включает инструктаж персонала в пакет услуг по вводу в эксплуатацию: подробности здесь.

Итоговые рекомендации по выбору рентгеновского оборудования

Подведём ключевые тезисы:

  • Тип аппарата определяется профилем учреждения: стационарный — для рентгенкабинета, передвижной — для палатной и операционной диагностики, переносной — для выездной работы

  • Цифровой формат — приоритетный выбор при любом новом оснащении: снижает дозу, ускоряет работу, обеспечивает архивирование

  • Дентальный аппарат выбирается в зависимости от задач: прицельный для базового приёма, ОПТГ — при необходимости панорамных снимков

  • Критичные факторы: лицензирование, требования к помещению, сервис в регионе

  • Нельзя игнорировать: пусконаладку, дозиметрический контроль и обучение персонала

Перед покупкой важно провести предварительный анализ потока пациентов и потребностей помещения. Компании, специализирующиеся на поставках медицинского оборудования, как правило, помогают не только с подбором и доставкой рентгеновского аппарата, но и с сопровождением лицензионных процедур, монтажом и вводом в эксплуатацию — что существенно упрощает процесс для руководителя клиники.
